Definición del espectro de respuesta





La definición del espectro de respuesta (comando ~DEFSPEC) depende de la norma sísmica seleccionada. A través del menú principal:



Main Menu ® Seismic Design ® Define Spectrum

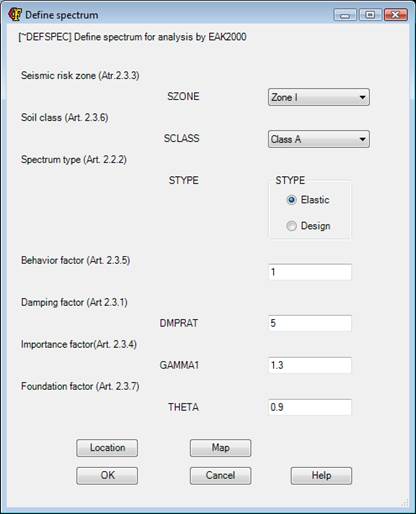

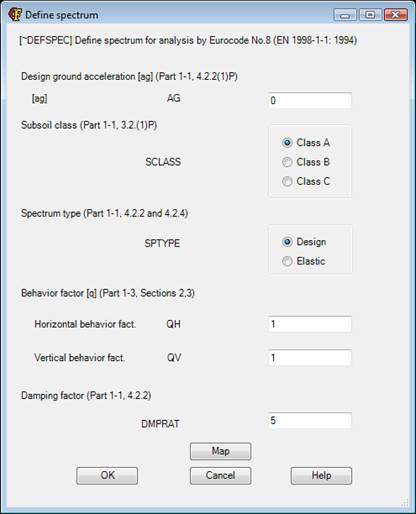

Se obtiene una ventana similar a la que se muestra a continuación, cuyas casillas dependerán de la norma.





Algunas de las casillas pueden definirse en función de la localización de la estructura (la aceleración básica, por ejemplo). Para ello se puede emplear el botón Location, que desplegará una utilidad para obtener los datos de la norma en función de la localización (esta utilidad no está disponible para todas las normas):

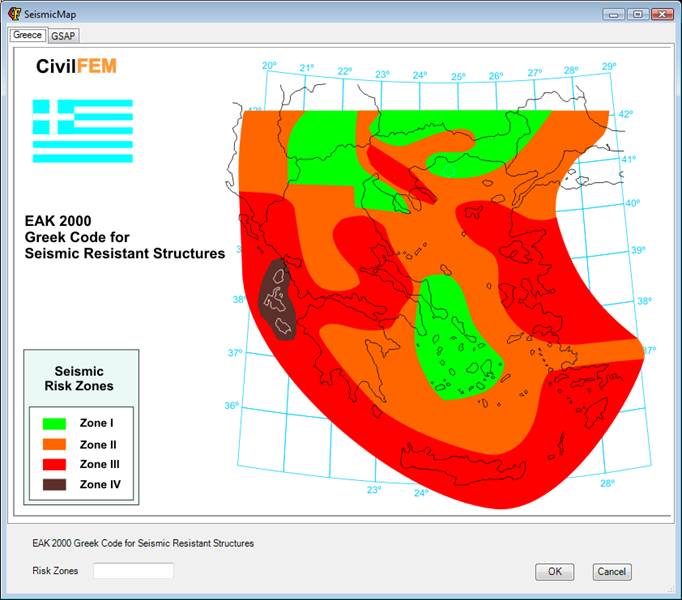

O bien, el botón Map, que mostrará un mapa sobre el que se puede pulsar con el ratón para seleccionar la situación de la estructura.





La ventana que se despliega con el botón Map contiene una serie de pestañas, en las que se pueden elegir los mapas de la norma seleccionada, normalmente limitados a la zona de aplicación de dicha norma, o bien una serie de mapas mundiales publicados por “Global Seismic Assessment Program of the U.S. Geological Survey” (GSAP) que ofrecen la aceleración base a emplear, clasificados en distintas zonas:



• África (Africa)
• Asia (Asia)
• Europa (Europe)
• Norte de Europa (North Europe)
• EuroAsia (EuroAsia)
• América del Norte (North America)
• América del Sur (South America)
• Zona Andina de América del Sur (South America (Andean Region))
• Océano Pacífico/Oceanía (Pacific)
• Panonia (Pannonian)
• Zona Ibero-Magrebí (West Mediterranean)



Una vez definidos los espectros, desde uno hasta un máximo de cuatro, se podrán listar los resultados, List spectrum, o ser visualizados, Plot spectrum.



Con la utilidad de Plot spectrum se abre una ventana que permite visualizar los distintos espectros y sus distintas modalidades. Primero se abre el diálogo:

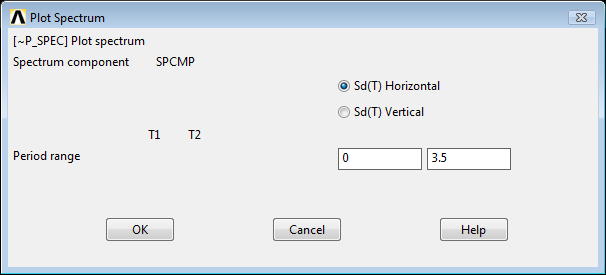

Que permite elegir los valores tiempo inicial (T1) y tiempo final (T2), y si se desea ver el espectro horizontal o vertical. Al pulsar OK se abre la ventana de visualización:

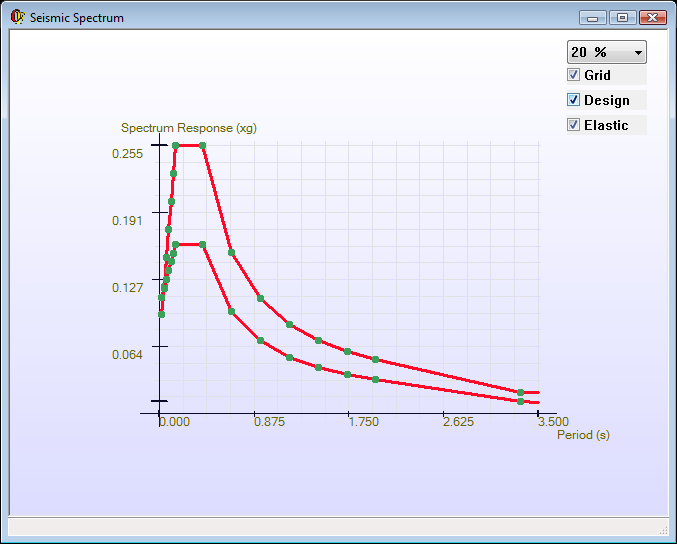

El valor del combobox indica el valor del damping del espectro seleccionado, en tantos por ciento.

El botón Grid permitirá visualizar o no la cuadrícula bajo la gráfica.

Los checkbox de debajo permitirán seleccionar que gráficas, dentro del espectro seleccionado, deseamos visualizar.





Comandos relacionados:

~DEFSPEC
