Solid Section

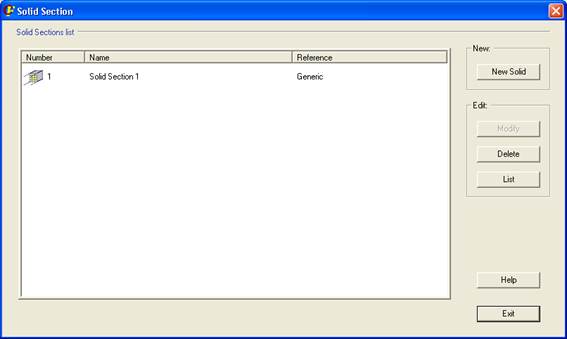

CivilFEM permite extraer datos de una sección transversal de una estructura tridimensional calculada en ANSYS. La ventana Solid Section muestra una lista con las secciones sólidas obtenidas de ANSYS. En esta ventana se puede crear una sección sólida nueva (botón New Solid, commando ~SLDSEC), modificar una sección existente (botón Modify, commando ~SLDMDF), borrar seciones (botón New Solid, commando ~SLDDEL) y listar las secciones definidas botón (New Solid, commando ~SLDLST).







Para crear una sección sólida nueva hay que seleccionar en el modelo de ANSYS los nudos pertenecientes a la sección y los elementos que aportan caras a dicha sección. En el menú Solid Section, tras pulsar New Section, aparece una pantalla vacía. Para capturar la sección hay que pulsar sobre el botón Calculate Cross Section.

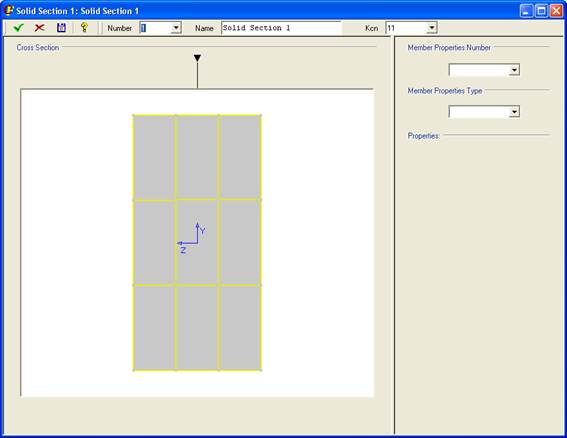

CivilFEM permite modificar las propiedades de pieza asociadas a la sección sólida. La siguiente ventana representa la opción de modificación. En la parte derecha aparecen unos campos desplegables donde se puede elegir el número de la propiedad de pieza (Member Properties Number). También se pueden ver los valores asociados a la propiedad de miembro elegida, al seleccionar alguno de los conjuntos de valores (Member Properties Type)







Comandos relacionados:

~SLDDEL

~SLDLST

~SLDMDF

~SLDSEC
