Slope stability definition
Esta utilidad permite al usuario definir y visualizar los parámetros empleados en el cálculo de superficies de deslizamiento. Estos parámetros son:
- Red de centros para superficies de deslizamiento circulares.
- Líneas de tangencia para definir los radios de los círculos.
- Curvas de presión intersticial.
- Grupos de tierra armada.
A continuación se describe la función de cada uno de los botones o controles de la barra de herramientas:
Salir guardando los cambios
realizados.
Salir sin guardar los cambios.
Introducir la red de centros para superficies de deslizamiento circulares.
Introducir las tangentes para superficies de deslizamiento circulares.
Introducir las curvas de presión intersticial.
Definir los grupos de tierra armada.
Listar.
Despliega el documento de ayuda.

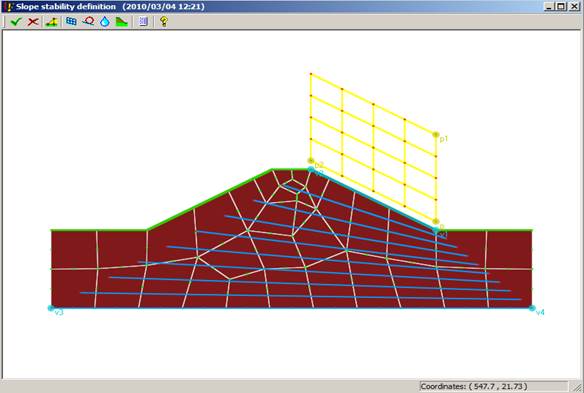

La ventana de representación tiene un carácter interactivo. Cualquiera de los parámetros definidos mediante comandos o a través de los diálogos desplegados por los botones de la barra de herramientas, pueden modificarse de manera sencilla. Todos los objetos que definen el modelo (red de centros de superficies de deslizamiento circulares, tangentes, curvas de presión intersticial) están definidos por unos puntos clave, representados en esta ventana con un tamaño superior a los del resto. Estos puntos clave pueden moverse pulsando con el ratón sobre ellos y arrastrándolos a la posición deseada.

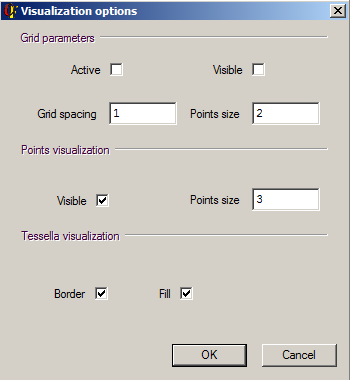

Opciones de visualización
Pulsando
sobre el icono
de
la barra de herramientas, aparece el siguiente diálogo:
En esta ventana se configuran los siguientes parámetros de representación:
- Parámetros de la rejilla (Grid parameters): Se puede definir una rejilla para forzar el puntero del ratón a moverse sobre ella. El tamaño de la rejilla puede modificarse (Campo Grid spacing; el valor del espaciamiento viene dado en la unidad de longitud definida), así como el tamaño de los puntos representados (Point size).
- Visualización de puntos (Points visualization): Los puntos que representan los nudos de las teselas pueden ser dibujados o no (Visible), y su tamaño puede ser elegido (Point size).
- Visualización de teselas (Tessella visualization): Todas las teselas del modelo pueden colorearse o dejarse transparentes (Fill). Las líneas que forman el borde también pueden ser activadas o desactivadas (Border).

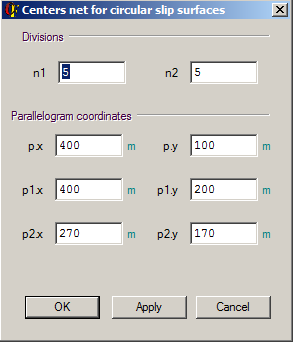

Red de centros para superficies de deslizamiento circulares
Pulsando
sobre el icono ,
aparece el siguiente diálogo:
Para más información sobre los datos a introducir en esta ventana, véase el comando ~SLPCIR.

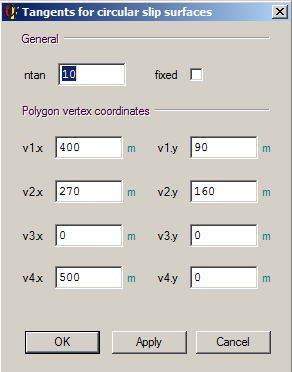

Tangentes para superficies de deslizamiento circulares
Pulsando
sobre el icono ,
aparece el siguiente diálogo:
Para más información sobre los datos a introducir en esta ventana, véase el comando ~SLPTAN.
Curvas de presión intersticial
Pulsando
sobre el icono ,
aparece el siguiente diálogo:
En este diálogo se pueden crear o cambiar las curvas de presión intersticial existentes. Par ello hay que seleccionar la curva a modificar en el campo L (o introducir un número nuevo), y editar sus puntos haciendo doble click con el ratón sobre cualquiera de ellos.
Con el botón Delete Line se borra la curva visualizada en ese momento.
Para más información sobre los datos a introducir en esta ventana, véase el comando ~SLPPWP.
Grupos de tierra armada
Pulsando
sobre el icono , aparece el siguiente diálogo:
Aquí es posible crear un grupo de tierra armada nuevo (New group), modificar (Modify group) o borrar uno existente (Delete group).

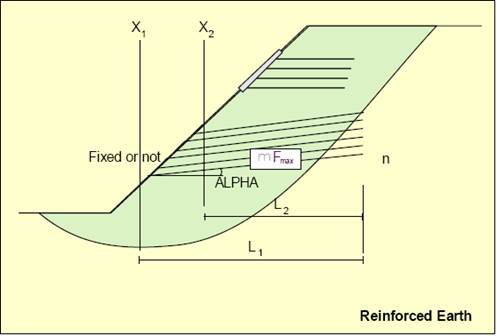

Al crear un grupo de tierra armada nuevo o al modificar uno previamente creado y seleccionado de la lista desplegable, aparece la siguiente ventana, en la que se definen todos los parámetros del grupo de tierra armada:
· Group: Número del grupo.
· X1, X2: Coordenadas X de los puntos de intersección del grupo con el contorno.
· L1, L2: Longitudes de las barras o láminas en los puntos anteriores. Las longitudes de las barras o láminas intermedias se interpolarán linealmente.
· NBars: Número de barras o láminas en el grupo.
· m: Coeficiente de rozamiento aparente de cada barra o lámina. Incluye los efectos de todas las caras de la barra o lámina.
· FMax: Fuerza máxima que soporta cada barra o lámina. Si se deja el valor a cero no se considerará un límite en la resistencia.
· Fixed: Si se activa, el grupo de armado estará anclado a la superficie del terreno.
· Alpha: Ángulo de las barras medido desde la horizontal, positivo en sentido antihorario.
Comandos relacionados:
