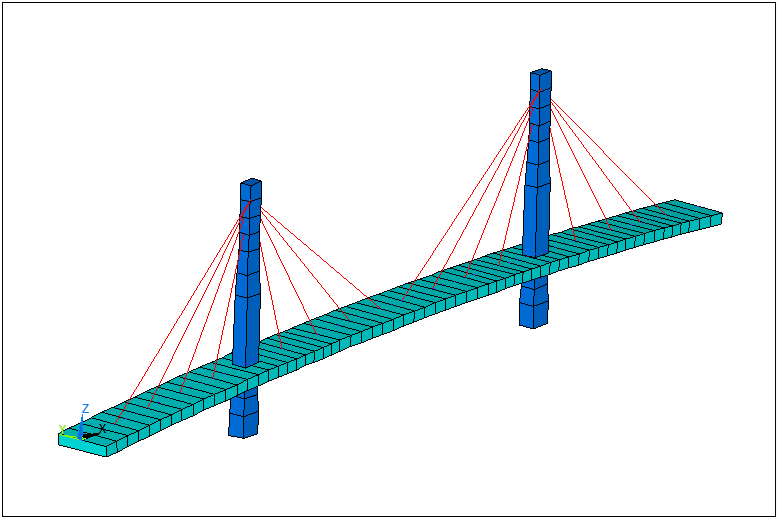

斜拉桥生成器



CivilFEM 的此工具可使用梁单元建立斜拉桥模型。桥梁截面可以变化，但必须为混凝土截面，并使用 CivilFEM 桥梁模块定义（板式或箱式截面）。









此应用程序提供两种斜拉索布置形式：琴键式或扇形式。



琴键式斜拉索









扇形式斜拉索







两种类型均包含多种选项：



o   对称或非对称



o   塔的数量不限



o   竖直或倾斜的塔



o   变截面塔



o   变高度桥面





在生成的桥梁中，保留桥梁模块所采用的相同约定，并且适用

其中现有的所有荷载生成功能。







1      斜拉桥生成窗口



1.1      类型



允许的类型是可以生成以下形式的桥梁：桥梁截面，即板式桥和箱式桥（仅限梁模型）











1.2      生成器的使用



调用桥梁生成器之前，用户必须定义以下参数：



-          所采用的单位制。

-          材料： 混凝土、钢材等。

-          桥面、桥塔和斜拉索的单元类型。

-          各部分的横截面。

-          相关的 Beam & Shell Properties。



然后使用以下命令调用生成器窗口：~BRCS，NombreFichero



或通过以下路径使用菜单：



Civil 预处理器 > Bridges Prep > 预定义桥梁 >  斜拉桥 > 混凝土





1

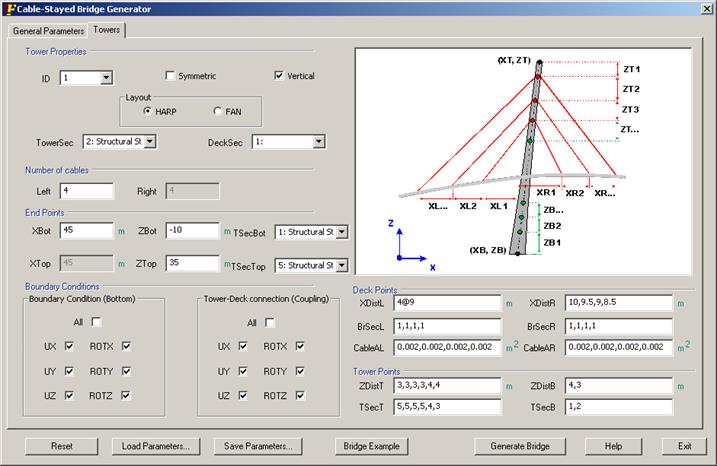

TowersHarp

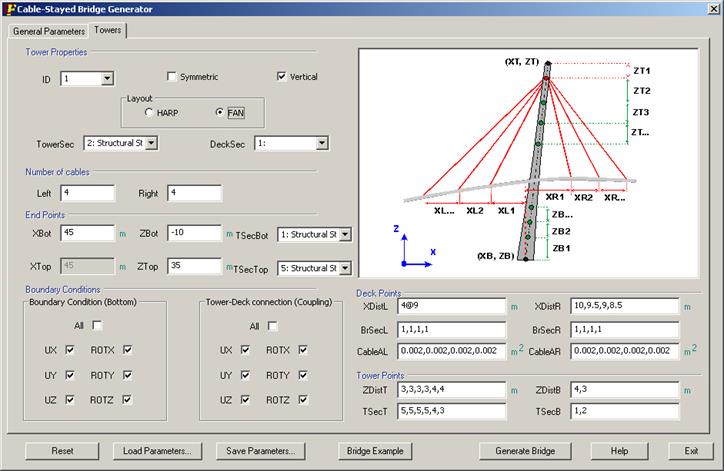

TowersFan









1.3      数据说明



结合所附图示（琴键式和扇形式各一幅），就几何参数而言，所需数据如下：













1.3.1      常规参数选项卡

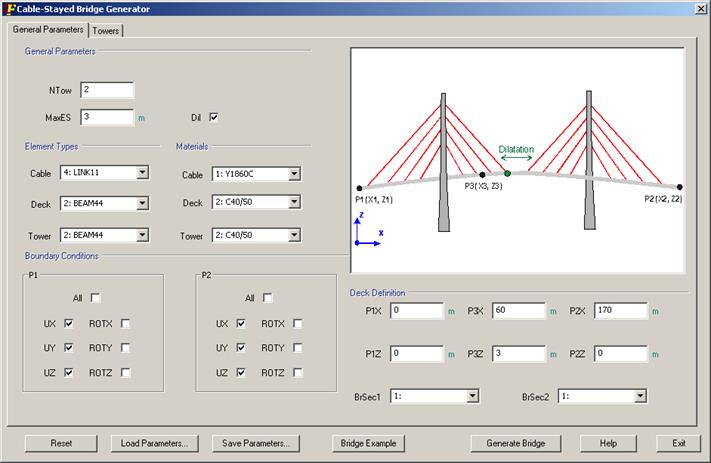

general



输入桥梁的一般和基本数据，这些数据在整个模型中保持不变：



常规参数：



NTow

塔的数量

MaxES

纵向划分尺寸（命令的 SIZEL 参数~BRGEN)

Dil

伸缩，允许沿 X 方向移动



单元和材料类型：



缆索

斜拉索

Deck

桥面

Tower

桥塔



桥面定义：



P1X, P1Z

桥梁线路起点的 X、Z 坐标

P2X, P2Z

桥梁线路终点的 X、Z 坐标

P3X, P3Z

桥梁线路上第三个任意点的 X、Z 坐标

BrSec1

桥梁起始截面

BrSec2

桥梁末端截面



边界条件（在 P1、P2 处）：



UX, UY, UZ

约束 X、Y、Z 方向的移动

ROTX, ROTY, ROTZ

约束绕 X、Y、Z 轴的转动

All

约束所有自由度







1.3.2      桥塔选项卡



桥塔属性：



ID

当前桥塔编号

Symmetric

右侧斜拉索数量、面积和间距以及桥梁截面的对称性

Vertical

当前桥塔是否竖直

布置：HARP 或 FAN

斜拉索布置：ARPA 或 ABANICO

TowerSEc

塔梁交界处塔的横截面

DeckSec

塔梁交界处梁的横截面

XBot, ZBot

当前桥塔底部的 X、Z 坐标

TsecBot

当前桥塔底部的横截面

XTop, ZTop

活动塔柱塔顶的 X、Z 坐标

TsecTop

活动塔柱塔顶的横截面





斜拉索 数量：



左、右

活动塔柱左侧和右侧的斜拉索





端点 ：



XBot, ZBot

活动塔柱塔底的 X、Z 坐标

TSecBot

活动塔柱塔底的横截面

XTop, ZTop

活动塔柱塔顶的 X、Z 坐标

TSecTop

活动塔柱塔顶的横截面





桥面锚固 点：



XDistL,XDistR

表示活动塔柱左侧和右侧 X 距离的向量

BrSecL, BrSecR

表示活动塔柱左侧和右侧桥面截面的向量

CableAL, CableAR

活动塔柱左侧和右侧斜拉索的面积





塔柱锚固 点：



ZDistT,ZDistB

表示从塔顶和塔底起算的 Z 距离的向量

活动塔柱上存在截面变化的点

TsecT, TsecB

表示从塔顶和

 塔底起算的活动塔柱横截面的向量

CableAL, CableAR

活动塔柱左侧和右侧斜拉索的面积





边界条件 （在基底和塔梁交界处）：



UX, UY, UZ

X、Y、Z 方向的平动约束

ROTX, ROTY, ROTZ

X、Y、Z 方向的转动约束

All

所有自由度约束









相关 命令：

~BRCS
