边坡稳定性定义





此工具允许用户定义和显示滑动面计算中使用的参数。这些参数包括：



• 圆形滑动面的圆心网格。
• 用于定义圆半径的切线。
• 孔隙水压力曲线。
• 加筋土组。









下面介绍工具栏中各按钮或控件的功能：



        退出并保存所作的更改。

        退出而不保存更改。

        显示选项.

        输入圆形滑动面的圆心网格.

        输入圆形滑动面的切线.

        输入孔隙水压力曲线.

      定义加筋土组.

      列表显示。

        显示帮助文档。

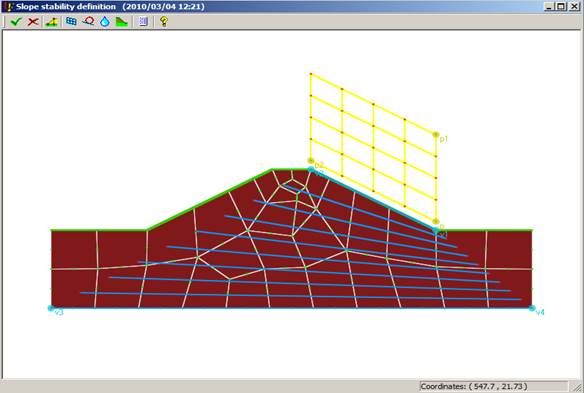

图形窗口具有交互功能。通过命令或工具栏按钮打开的对话框定义的任何参数，都可以方便地进行修改。定义模型的所有对象（圆形滑动面的圆心网格、切线、孔隙水压力曲线）均由若干关键点定义，这些关键点在窗口中的显示尺寸大于其他点。单击关键点并用鼠标将其拖动到所需位置，即可移动这些关键点。

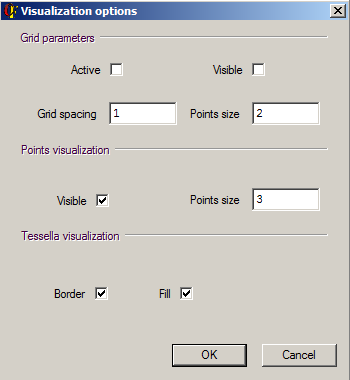

显示选项



单击图标 后，将显示以下对话框：





在此窗口中可设置以下显示参数：

• 网格 参数（网格参数）：可以定义网格，使鼠标指针沿网格移动。网格大小可以修改（字段网格间距；间距值采用所定义的长度单位），显示点的大小也可以修改（点大小).
• 点显示 （点可视化）：表示网格单元节点的点可以显示或不显示（可见），其大小也可以选择（点大小).
• 网格单元显示 （网格单元可视化）：模型中的所有网格单元均可着色或设置为透明（填充）。构成边界的线条也可以启用或禁用（边框).

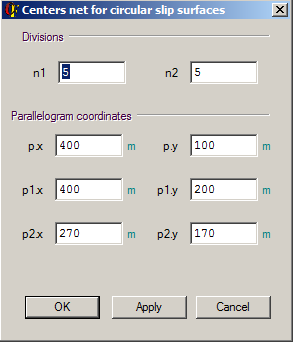

圆形滑动面的圆心网格



单击图标，将显示以下对话框：





有关此窗口中要输入的数据的更多信息，请参见命令~SLPCIR.

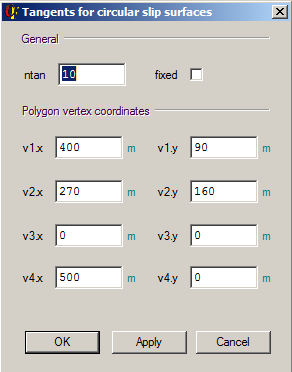

圆形滑动面的切线



单击图标，将显示以下对话框：





有关此窗口中要输入的数据的更多信息，请参见命令~SLPTAN.





孔隙水压力曲线



单击图标，将显示以下对话框：





在此对话框中可以创建或修改现有的孔隙水压力曲线。为此，需要在字段中选择要修改的曲线L （或输入新编号），然后双击其中任意一点以编辑曲线上的点。



使用按钮删除线可删除当前显示的曲线。



有关此窗口中要输入的数据的更多信息，请参见命令~SLPPWP.





加筋土组



单击图标，将显示以下对话框：





在此可以创建新的加筋土组（新建组）、修改（修改 组）或删除现有组（删除组).

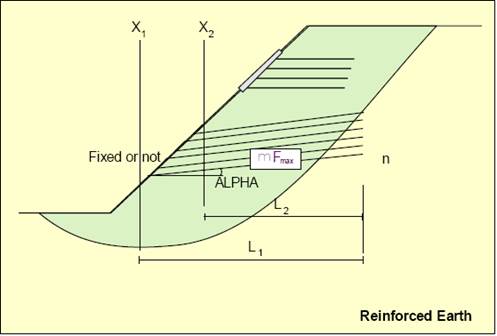

创建新的加筋土组，或修改从下拉列表中选择的已有加筋土组时，将显示以下窗口，其中定义了加筋土组的所有参数：





·         Group:          组编号。

·         X1, X2:         组与轮廓相交点的 X 坐标。

·         L1， L2：          上述点处杆件或条带的长度。中间杆件或条带的长度将进行线性插值。

·         NBars:          组中杆件或条带的数量。

·         m：                  每根杆件或条带的表观摩擦系数。包括杆件或条带所有面的影响。

·         FMax:           每根杆件或条带承受的最大力。如果保留为零，则不考虑强度上限。

·         Fixed:           启用后，加筋组将锚固于地表。

·         Alpha:           杆件相对于水平线测量的角度，逆时针方向为正。









相关命令：

~REDEF

~REDEL

~SLPCIR

~SLPLST

~SLPTAN

~SLPPWP
