BS 检查截面结果





此工具 可根据 British Standard 5950-2001 标准显示截面校核结果。

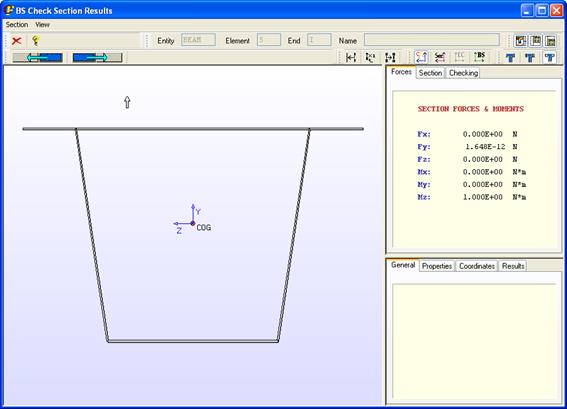

数据 在窗口中的分布如图所示：











下面 将介绍此窗口中的各个可用选项。



菜单栏



菜单 截面





实体 截面 – 选择 实体截面。

单元 编号 – 选择 某个单元的截面。

Quit – 关闭窗口。



菜单 View





轴 – 坐标系：截面 轴（截面）、CivilFEM 轴（CivilFEM）或 Eurocode No.3 校核 轴（EC3)

截面 面积 – 可选择要显示的截面类型：毛截面（毛截面）、净截面（Net） 或有效截面（有效).





按钮栏



    关闭窗口

     显示帮助

      为表示而选择的单元 类型

           单元编号

              单元端部

    单元名称

       启用/禁用截面视图

       启用/禁用截面数据视图

       Activa/desactiva  la vista de los datos del elemento

   Selecciona la chapa anterior/siguiente

      减小表示中线性单元的 厚度

     按自然比例 表示线性单元

     增大表示中线性单元的 厚度

       按 CivilFEM 轴 显示坐标

     按截面轴 显示坐标

     按 Eurocode No. 3 轴 显示坐标（已禁用）

     按 British Standard 标准轴 显示坐标

     毛 截面

     净截面

     有效截面
