Excel 界面

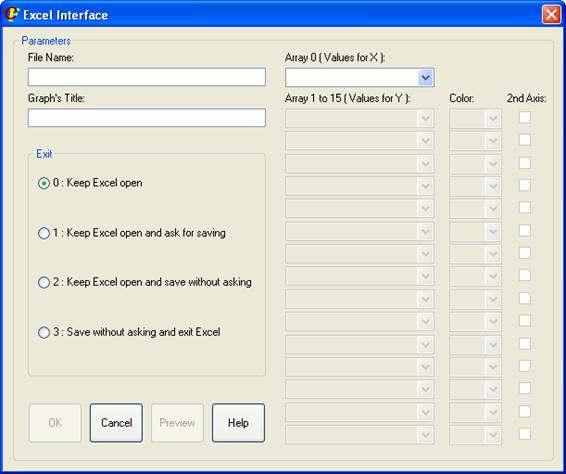

此窗口 将在 Excel中根据使用 Ansys o CivilFEM创建的向量生成图表和表格（参见命令 ~VWXLS）。窗口外观如下：





可以为结果文件指定名称；如果选择自动保存选项之一，则必须指定文件名。还可以为图表指定标题，但这不是必需的。



首先应选择一个向量，其中包含 X. En la 下拉列表 “数组 0”中将显示具有一个维度（向量）且类型为 数组 （而不是类型为 表格）。此外，还可以选择自动编号（auto-numbering） 用于 X，该选项将分配值 1,2,3,4,5,...





请注意，如果不存在合适的变量，用于 Y 的下拉列表将为空。为 X选择向量后，将启用用于 Y.





用于 Y的第一个下拉列表中也包含所有已定义向量的名称。如果选择一个包含 Y的变量，将为其分配自动颜色（必要时可以更改），并将其关联到图表的 主坐标轴。同时，将启用一个新的 组合框 用于 Y，以便在同一图表中表示多个向量。



有一个系列后即可生成 图表。



对于 Y，最多可以重复此过程，为 15 个向量指定值。所有这些值将在同一图表的同一坐标轴上表示。可以为每个向量选择颜色 Y，也可以让系统自动分配颜色，以使生成的图表尽可能清晰。当一个向量 Y的值与另一个向量差异很大时，可以指定将其表示在 次坐标轴 (Secondary Axis / 2nd Axis)上，并使用独立于 主坐标轴的刻度。为此，应选中 相应复选框。



颜色选择。颜色 0 表示自动颜色，由 Excel 本身设置。

在此示例中有四个 独立结果：两个在主坐标轴上使用自动颜色，一个在次坐标轴上使用蓝色，另一个黑色结果 也位于次坐标轴上。   如果要删除 Y 的值，应选择组合框中的空位置；该组合框及其后所有组合框中的 值都将被删除。



图表将保存到的 文件名 Excel仅在指定保存选项时才需要。标题将设置为 Excel图表的标题。 选项 Exit 将告知 Excel是否自动保存文件，甚至退出程序。如果使用命令自动生成图表，这一功能非常有用：~VWXLS.



Excel 中的 自动保存选项：   0  – 保持 Excel 打开，不保存图表。   1 – 保持 Excel 打开并自动保存图表，但如果已存在同名文件，会先进行询问。   2 – 保持 Excel 打开并自动保存图表，即使已存在同名文件也不请求确认 （将替换该文件）。   3 – 自动保存图表，即使已存在同名文件也不请求 确认（将替换该文件），然后退出 Excel。

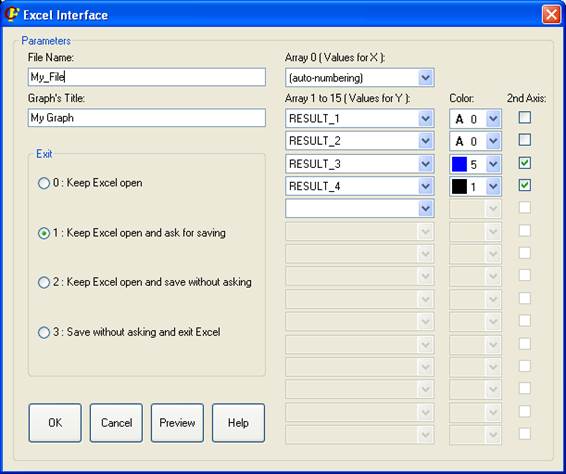

在该 示例中，显示了单击按钮后命令将打开的最终窗口 OK。如果不单击 OK，而是单击 预览，则会得到相同的 最终结果，但不会保存文件，也不会关闭窗口，因而可以方便地进行测试。

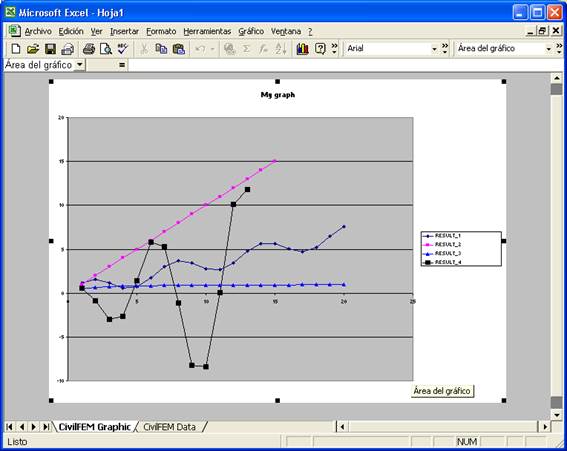

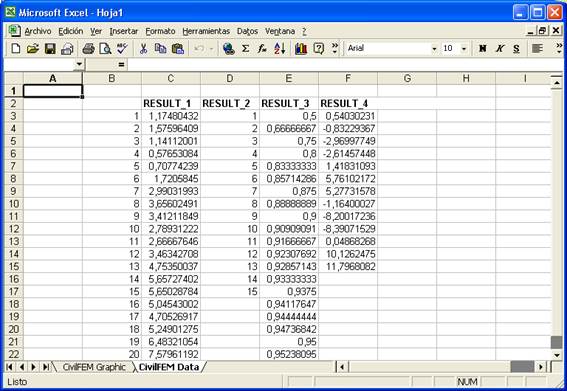

以及在 Excel 如下：









相关命令：

~VWXLS
