组合浏览器





在组合模块初始化后，可以在此窗口中定义组合及其 起始状态 。

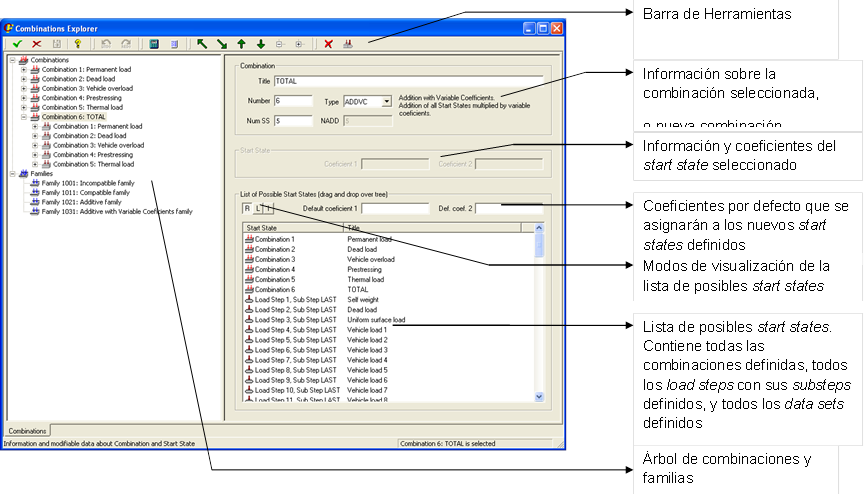

组合浏览器窗口的结构如下：



























































组合 组合树 包含所有已定义的组合列表；每个组合还包含其所组合的 起始状态 。每个 起始状态 可以是 数据集、一个 载荷步 ，带有一个 子步；也可以是之前定义的另一个组合（该组合还可以嵌套其他组合）。组合族也显示在此树中（参见桥梁与土木非线性模块），每个组合族都包含一个 载荷状态。



窗口上方有一个 工具栏，其外观会根据所选对象而变化。





组合树

包含两个主要组：



• 组合（组合）。包含所有已定义荷载组合的列表。
• 组合族（族）。包含所有已定义组合族的列表（参见桥梁与土木非线性模块）。



在树中不同元素上单击鼠标右键时，会出现上下文菜单，其中列出可对该元素或元素组执行的操作。



组合族信息目前不能通过此窗口修改，仅供查看。组合信息可以通过此窗口完全修改，还可以进行 新组合的定义。





属性 信息



此窗口位于对象树右侧，具有以下功能：



• 显示每个选定对象的属性。每当选定一个对象（组合、 载荷步、 数据集、组合族等），窗口将显示其全部属性。
• 允许修改数据。选定对象的属性可以更改。只需编辑属性窗口中的相应字段即可。
• 在某些操作中充当对话框。例如，创建新组合时，需要输入一系列数值或属性才能执行选定的操作。
• 显示组合可用的 起始状态 列表：除组合本身外，还包括已定义的 载荷步 （带有 子步）和 数据集 。选择元素时按住 Control 键 [CTRL]，即可在此列表中进行多选。





组合属性：





一个 起始状态 的属性（也可以是另一个组合）：









组合可用的 起始状态 列表：







工具栏



窗口上方是工具栏。工具栏由一组按钮组成，分为固定部分和可变部分。固定部分始终不变；可变部分会根据当前情况进行调整，只显示当前可以使用的按钮。



工具栏的固定部分如下：



    退出并保存所作更改。

    退出且不保存更改。

    保存更改。

    打开此帮助文档。

   撤销（undo）或重做（redo）最近所作的更改。

    保存更改并计算组合（执行组合运算）。

    列出组合属性。

    用于浏览组合树的按钮。

   用于递归关闭和展开树分支的按钮。

工具栏的可变部分包含一系列按钮，会根据当前情况、当前选定元素等动态启用。这些按钮的功能与通过右键上下文菜单在 组合树 中执行的功能相同。





定义新组合



定义组合需要执行以下步骤：



1. 在树中选择所有组合的根节点：




2. 填写新组合的信息：




3. 单击创建新组合的按钮：

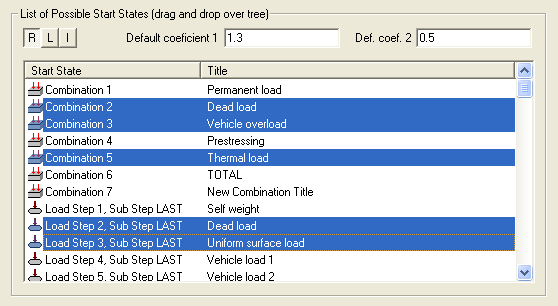

4. 在列表中选择要添加到组合中的 起始状态 （可以按住 Control 键 [CTRL] 选择多个）。然后定义这些 起始状态 在组合中使用的默认系数：




5. 在树中选择尚未定义其 起始状态：

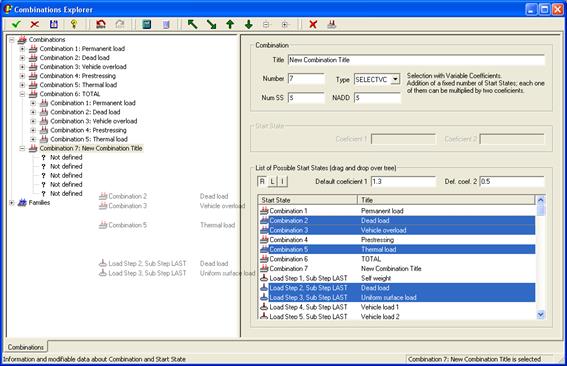

6. 将列表中选定的 起始状态 拖放到树中的组合上（“拖放”或“Drag and Drop”）：





6（备选）。除了“拖放”之外，还可以单击工具栏中的上下文按钮：





这样组合就完全定义好了：









相关命令：

~CMBDEF

~CMBDEL

~STSTDEF

~STSTCFT

~CMBLST

~CMBSTAT

~COMBINE
