EC3截面验算结果





此工具 用于显示根据欧洲规范第3号对截面的验算结果。

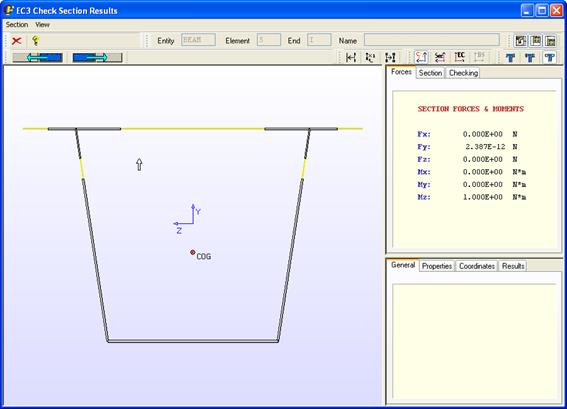

数据 在窗口中的分布如图所示：











下面 将介绍此窗口中的各项可用选项。



菜单栏



菜单截面





实腹 截面 – 选择 实腹截面。

单元 编号 – 选择 单元的截面。

Quit – 关闭窗口。



菜单View





坐标轴 – 坐标系：截面的 坐标轴（截面）、CivilFEM坐标轴（CivilFEM）或欧洲规范第3号验算 坐标轴（EC3)

截面 面积 – 可选择要显示的截面类型：毛截面（毛截面）、净截面（Net） 或有效截面（有效截面).





按钮栏



    关闭窗口

     显示帮助

      所选单元类型的 表示

           单元编号

              单元端部

    单元名称

       启用/禁用截面视图

       启用/禁用截面数据视图

       Activa/desactiva  la vista de los datos del elemento

   Selecciona la chapa anterior/siguiente

      减小表示中线性单元的 厚度

     按自然比例表示 线性单元

     增大表示中线性单元的 厚度

       按CivilFEM坐标轴 显示坐标

     按截面坐标轴 显示坐标

      按欧洲规范第3号坐标轴 显示坐标

        按英国标准坐标轴显示坐标（禁用）

      毛 截面

     净截面

     有效截面
