应力和应变截面绘图结果





此工具 用于显示构件截面上的应力和弹性应变。

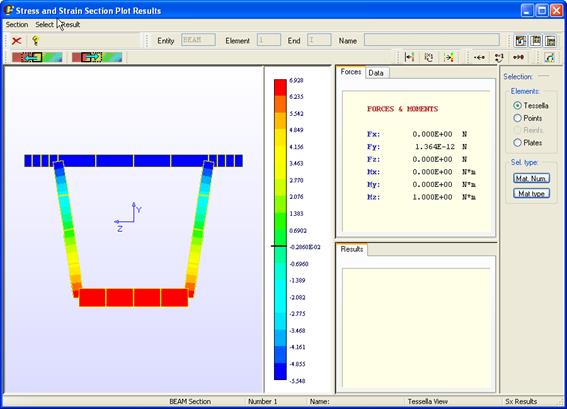

数据 按图示方式分布在窗口中：











下面 介绍此窗口中的各项可用选项。



菜单栏



菜单 截面





实体 截面 – 选择 一个实体截面，以显示其应力或弹性应变。

单元 编号 – 选择 梁或板构件的一个截面，以显示其应力或 弹性应变。

Quit – 关闭窗口。



菜单 选择



通过 此菜单选择要显示的截面元素（面片、点、钢筋或板）。





Tessela、 点、加劲件、板 – 显示类型。

按 材料类型 – 选择显示指定材料类型的 元素：

-          通用 – 全部。

-          结构 钢 – 结构 钢。

-          混凝土 – 混凝土。

-          钢筋 钢 – 钢筋 钢。

按材料 编号 – 显示材料编号与用户输入的 编号一致的元素。

全选 – 全选。

全部 不选 – 取消选择 全部。



菜单 结果



显示类型：应力或弹性应变。



应力 – Sx : 显示截面 X 轴方向的 应力。

应力 – Sy : 显示截面 Y 轴方向的 应力。

应力 – Sz : 显示截面 Z 轴方向的 应力。

应力 – Sxy : 显示截面的 XY 切应力。

应力 – Sxz : 显示截面的 XZ 切应力。

应力 – Syz : 显示截面的 YZ 切应力。

应变 – Epx : 显示截面 X 轴方向的 弹性应变。

应变 – Epy : 显示截面 Y 轴方向的 弹性应变。

应变 – Epz : 显示截面 Z 轴方向的 弹性应变。

应变 – Epxy : 显示截面的 XY 切应变。

应变 – Epxz : 显示截面的 XZ 切应变。

应变 – Epyz : 显示截面的 YZ 切应变。





按钮栏



   关闭窗口

   显示帮助

   所选显示元素 类型

  元素编号

   元素端部

   元素名称

   启用/禁用截面视图

   启用/禁用截面数据视图

   Activa/desactiva  la vista de los datos del elemento

   Selecciona el elemento anterior/siguiente

   减小显示中线性元素的 厚度

   按自然比例显示 线性元素

   增大显示中线性元素的 厚度

   减小点面片的 尺寸

   按正常比例显示 点面片

   增大点面片的 尺寸

   更改图例位置







底部信息栏
