推覆分析





推覆分析窗口包含三个选项卡，用于定义执行分析所需的数据 推覆分析:

• 常规 数据 （常规数据）
• 振型 （振动模式）
• 曲线（曲线）

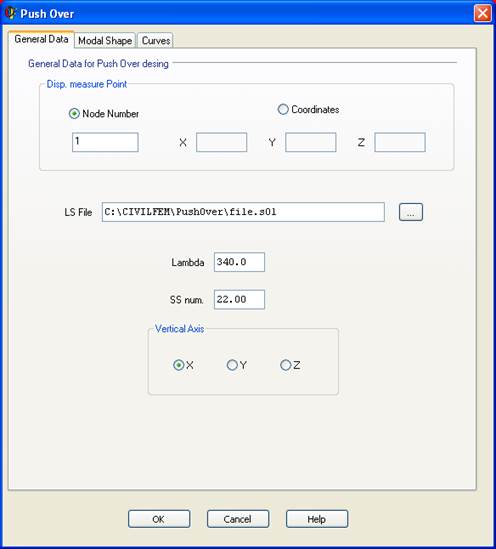

常规数据（常规数据）



在常规数据选项卡中，定义执行 推覆分析：







所需参数 如下：



• 位移测量 点：用于测量位移以定义 推覆 分析。可以选择节点编号或坐标 （CivilFEM 将选择距离输入坐标最近的节点）。
• LS 文件：荷载文件（荷载 状态文件），其中包含定义在结构上的荷载，并 将随乘数因子逐步增加。
• λ：乘数因子的最终值。
• SS 数量：子步，将生成 个。对于每个子步，荷载将增加 .
• 竖直轴：必须定义竖直轴 （重力方向）。

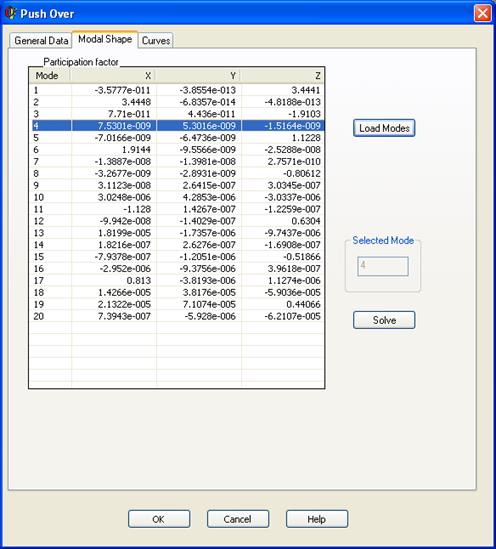

振型（振动模式）



要完成推覆分析，必须执行以下三个步骤：

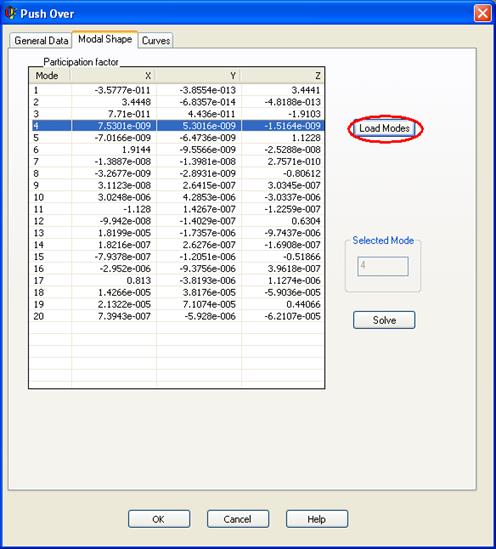

1. 单击按钮 荷载模式。进入 窗口前，必须完成振型分析（并定义响应 谱）推覆分析.







2. 从列表中选择主振型。将针对该振型 执行推覆分析.





3.  单击按钮 求解

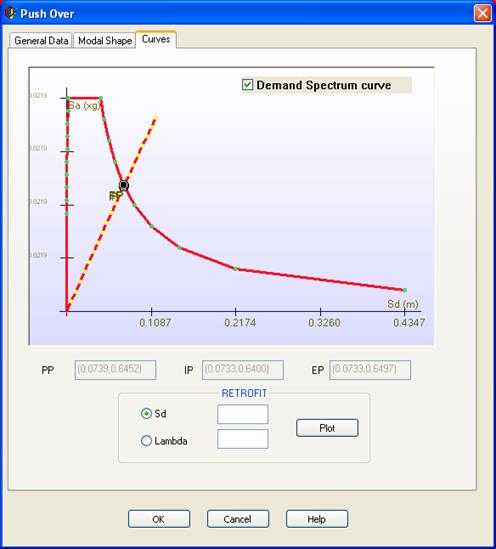

曲线（曲线）





该选项卡显示能力曲线和需求曲线，以及特征 点

• PP（性能 点）：两条曲线的交点。
• EP（弹性点）： 假设结构处于弹性状态时两条曲线的 交点。
• IP（非弹性 点）：结构能力曲线上位于 EP 竖直线上的点。





通过输入结构的屈服值 可以显示结构的屈服状态 Sd 或乘数因子 λ，在窗口的 RETROFIT 区域 中单击按钮 Plot。ANSYS 图形窗口将显示结构在 子步 中最接近所选点的计算结果。





相关 命令：

~PUSHDEF

~PUSHMOD

~PUSHSLV

~RETROFT
