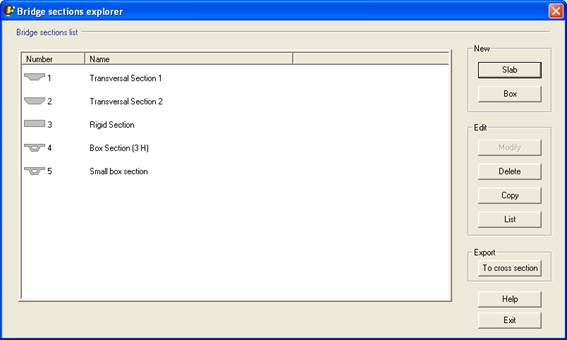

桥梁截面浏览器





桥梁截面窗口中会显示已创建截面的列表。



在此窗口中，可以创建 板式桥梁截面，使用按钮 Slab （命令 ~BRSSLAB）或 箱形桥梁截面 使用按钮 Box （命令 ~BRSBOX）。



在 Edit 标题下提供以下功能： 修改 （按钮 Modify, 命令 ~BRSMDF）， 删除 （按钮 Delete, 命令 ~BRSDEL ）， 复制 （按钮 复制，命令 ~BRSGEN）， 或列出已有截面 （按钮 列表，命令 ~BRSLST）。



使用 To cross section 按钮，可以将桥梁截面导出为 Cross Section （命令 ~BRSTOCS）。











通用工具



在图形窗口中的任意位置单击鼠标右键，会弹出菜单，下面介绍其中的各项功能。





• 打印: 将当前视图打印到打印机。
• Save As…: 将图像保存为 Windows 光栅文件（BMP）。
• Zoom In: 以所单击的点为中心放大图像。
• Zoom Out: 缩小图像。
• Zoom Box: 在窗口中单击两个点定义矩形区域，从而指定要放大的区域。
• Fit: 图形窗口恢复其初始配置。
• 移动： 平移窗口中的图形内容。
• 距离： 计算窗口中两点之间的距离。结果显示在窗口底部的状态栏中。当鼠标指针接近截面的特征点时，CivilFEM 会自动将其位置对齐到这些点。
• 角度： 计算由三个点定义的两个线段之间的角度。结果显示在窗口底部的状态栏中。当鼠标指针接近截面的特征点时，CivilFEM 会自动将其位置对齐到这些点。

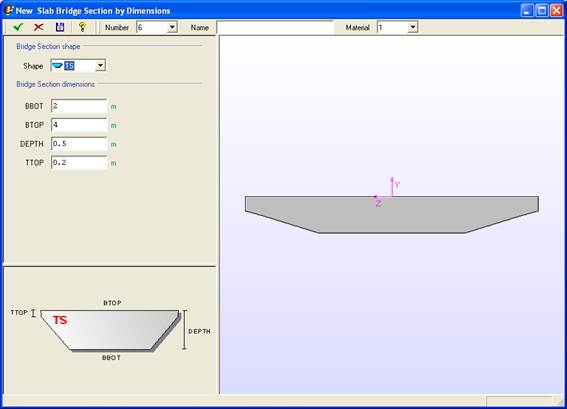

板式桥梁截面



在此窗口中，可以根据尺寸创建板式桥梁截面。首先选择截面类型（形状），可选类型如下：

• RS – 矩形截面。
• TS – 梯形截面。
• TF – 带悬臂的梯形截面。
• PS – 对称多边形截面。
• PA – 非对称多边形截面。



然后在相应输入框中输入所需数值。要了解截面几何所采用的符号，可参阅窗口左下角显示的图形。

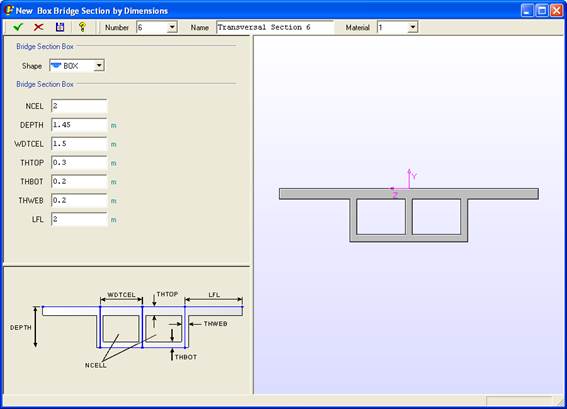

箱形桥梁截面



在此窗口中，可以根据尺寸创建箱形桥梁截面。这里定义截面的初始形状，稍后还需对其进行修改（参见 修改截面），以创建更复杂的截面。



然后在相应输入框中输入所需数值。要了解截面几何所采用的符号，可参阅窗口左下角显示的图形。

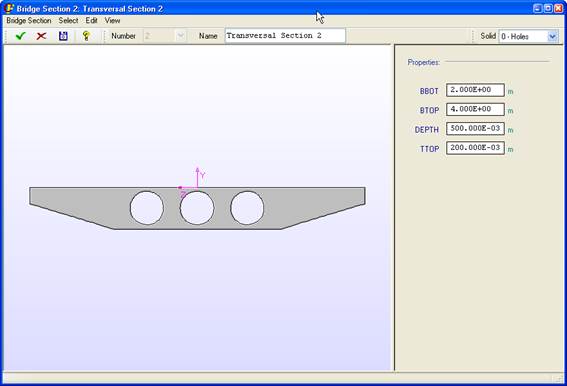

修改截面



可以修改已经创建的截面。应在截面浏览器（桥梁截面浏览器）中选择该截面，然后单击按钮 修改。





下面介绍截面的各种修改方式。





菜单 选择



对于箱形桥梁截面，将显示以下菜单。





通过此菜单可以选择完整截面的子集。



CivilFEM 允许选择截面上的数据类型：

• 点 （点）
• 减重孔 （孔洞）
• 竖向划分 （划分）



在此版本的 CivilFEM 中，箱形桥梁截面不能选择任何对象。





菜单 Edit



板式桥梁截面：



箱形桥梁截面：



通过此菜单可以编辑截面属性。菜单包含两个部分：



§ 竖向划分（划分）。仅适用于板式桥梁。可以移动截面的竖向划分（命令 ~BRMVDL）。

选择一个划分后，窗口右上角会显示以下图标：





单击该图标即可打开竖向划分修改对话框。





在 ZDISP 字段中可以沿 Z 轴改变其位置。



还可以选择在该桥梁截面中的划分下方设置支座（支座）（命令 ~BRBC）。



§ 尺寸（尺寸）。仅适用于箱形桥梁。这里生成箱形桥梁截面的复杂几何形状。进入工具栏按钮所对应的各个菜单，可以修改截面的所有几何属性（尺寸、坡度、横向超高等）。





§ 网格划分（网格划分）。如果要创建等截面的板式桥梁（命令 ~BRGEN），该网格将导出到模型中（命令 ~BRSDIV）。 相关梁截面的网格单元将采用与指定网格相同的几何形状。定义网格的各项参数可以通过顶部工具栏中的按钮修改。



板式桥梁截面：



箱形桥梁截面：



§ 减重孔 （孔洞）。 仅适用于板式桥梁。CivilFEM 允许创建新的减重孔 （命令 ~BRHL），修改 （命令 ~BRHLMDF），或删除 （命令 ~BRHLDEL） 已有减重孔。





单击创建新减重孔的按钮（新建孔洞）后，会显示以下对话框。





减重孔类型（TYPE）可以是：

·         C – 圆形。必须指定半径（R）。



还可以一次创建一组相同的减重孔。为此，需要选择减重孔数量（NH）及其间距（DBH）。



选择减重孔后，修改按钮（Modif hole）和删除按钮（删除孔洞）会被激活。选择修改时，将显示与创建减重孔时类似的对话框。





菜单 View



板式桥梁截面：



箱形桥梁截面：



通过此菜单可以选择截面的显示选项。



§ 选项（选项）。可以选择元素（点、划分和减重孔）的显示方式，包括编号、颜色和轮廓。





§ 要显示的元素： 点 （点）， 减重孔 （孔洞）， 竖向划分 （划分）， 轮廓（边界）和网格模式（Mesh 模式）





相关命令：

~BRBC

~BRGEN

~BRHL

~BRHLDEL

~BRHLMDF

~BRMVDL

~BRSBOX

~BRSDEL

~BRSDIV

~BRSGEN

~BRSLST

~BRSMDF

~BRSSLAB
