HTML 界面

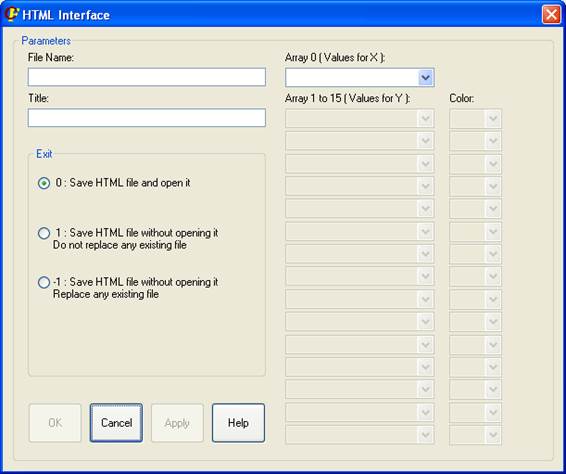

此窗口 可用于在 HTML 中，根据使用 Ansys o CivilFEM。如果用户需要，还可以使用命令 ~VWHTML 来生成 HTML。窗口外观如下：





用户 必须为生成的图形指定文件名。也可以指定工作表标题，但这是可选的。



首先 应选择一个包含以下各项数值的向量：X。在下拉列表 “数组 0” 中将显示一维（向量）且类型为 数组（而非类型为 表格）。 对于 X，还提供自动编号选项（auto-numbering），该选项将为 X 分配值 1,2,3,4,5,...





请注意，如果不存在合适的变量，则用于 以下各项的下拉列表 Y 将为空。如果存在合适的变量，请从列表中选择 以下各项的向量：X。选择向量后，将启用第一个 组合框，用于 Y.





用于以下各项的第一个 下拉列表：Y 还包含所有已定义向量的名称。如果选择一个包含以下各项数值的变量：Y， 系统将为其分配黑色（如有需要可以更改）。同时，将启用一个新的下拉列表，用于 Y，以便在同一表格中表示多个向量。



有了一个序列后，即可生成 表格。



此过程最多可对 15 个向量重复执行，用于 Y。所有这些 值都将在同一表格中表示。



选项 Exit 用于指定文件创建后要执行的操作。



HTML 自动保存 选项：   0  – 创建文件并打开以供查看。   1 – 保存 HTML 文件但不打开。如果文件已存在， 将显示警告。   -1 – 保存 HTML 文件但不打开。如果已存在同名 文件，将替换该文件。

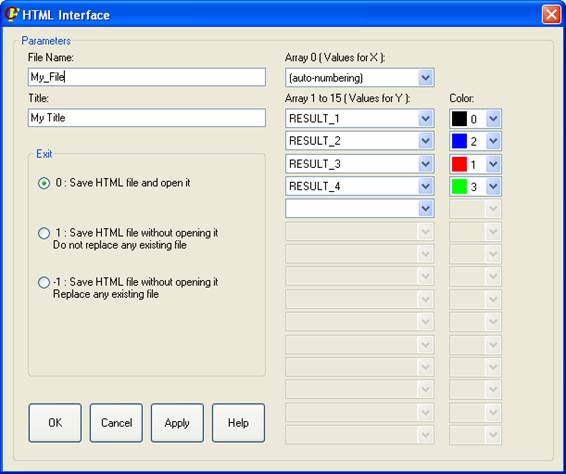

在该 示例中，最终窗口如下。如果不单击按钮 OK 而是单击 应用，则会得到相同的最终结果，但窗口不会 关闭。

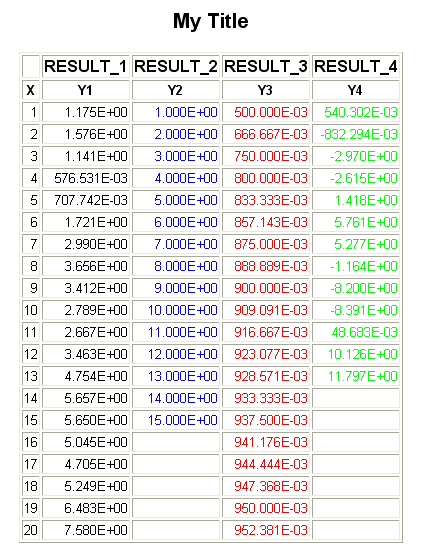

而在 中的结果HTML 如下：







相关 命令：

~VWHTML
