壳体顶点浏览器

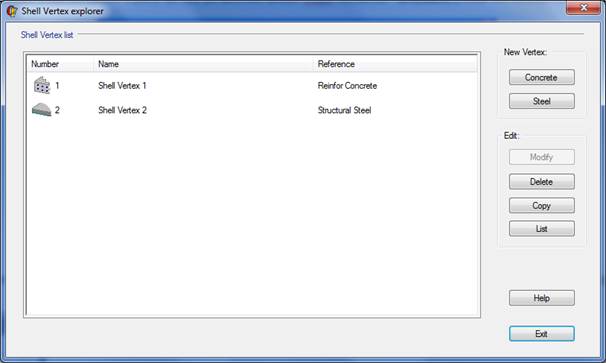

在此 窗口中可以查看已创建的板顶点，创建新的混凝土或钢顶点（按钮 混凝土 / 钢材，命令 ~SHLRNF y ~SHLSTL）， 修改现有顶点（按钮 修改，命令 ~SHLMDF），删除顶点（按钮 删除， 命令 ~SHLDEL），根据 另一个已定义的顶点创建顶点（按钮 复制，命令 ~SHLGEN） 并列出已创建的顶点（按钮 List，命令 ~SHLLST).

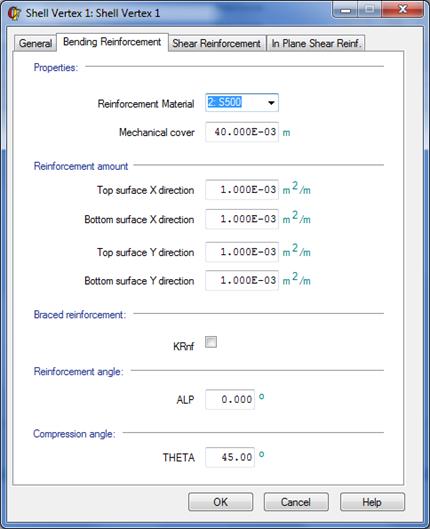

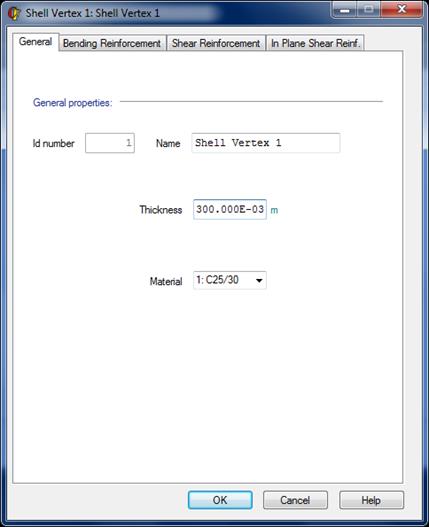

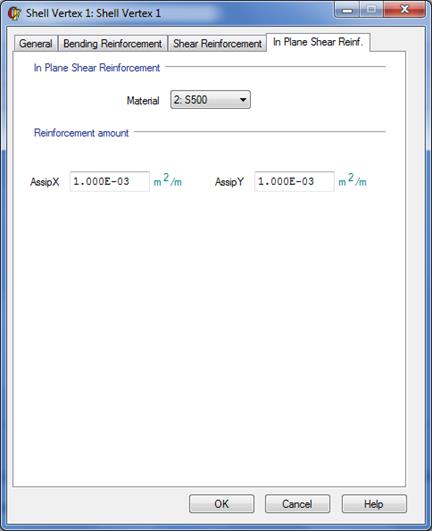

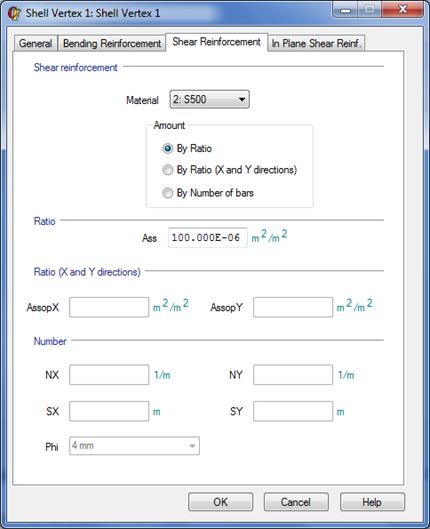

创建或 修改顶点时，会出现一个包含一个（钢顶点）或四个 （混凝土顶点）选项卡的窗口。第一个选项卡用于设置一般参数（常规） 其余选项卡用于设置钢筋（配筋）混凝土顶点的钢筋（定义受弯、受剪和受冲切钢筋）。























相关 命令：

~SHLDEL

~SHLGEN

~SHLLST

~SHLMDF

~SHLRNF

~SHLIPSH

~SHLSTL
