实体截面

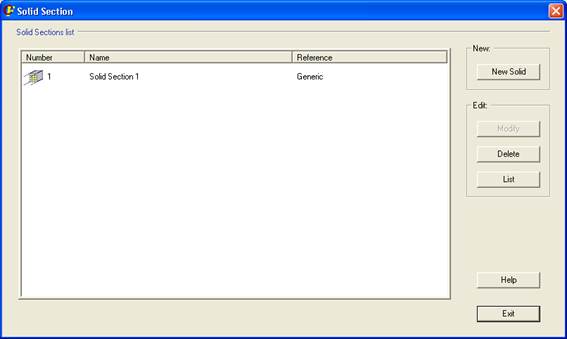

CivilFEM 可以提取在 ANSYS 中计算的三维结构横截面的数据。Solid Section 窗口显示从 ANSYS 获取的实体截面列表。在此窗口中可以创建新的实体截面（按钮 新建实体, 命令 ~SLDSEC），修改现有截面（按钮 修改， 命令 ~SLDMDF），删除截面（按钮 新建 实体, 命令 ~SLDDEL）并列出已定义的截面（按钮 (新建实体, 命令 ~SLDLST).







要创建新的实体截面，必须在 ANSYS 模型中选择属于该截面的节点以及为该截面提供面的单元。 在菜单 实体截面中，单击 新建截面后，将显示空白界面。要获取截面，必须单击按钮 计算 截面.

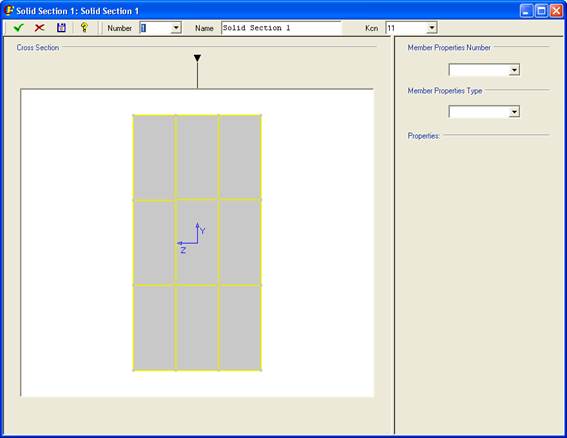

CivilFEM 可以修改与实体截面关联的构件属性。下面的窗口显示修改选项。右侧显示下拉字段，可在其中选择构件属性编号（构件属性编号）。选择某个值集后，还可以查看与所选构件属性关联的值（构件属性类型)







相关 命令：

~SLDDEL

~SLDLST

~SLDMDF

~SLDSEC
